Λεπτομέρειες προιόντος
Τόπος καταγωγής: Κίνα
Μάρκα: PILEDS
Πιστοποίηση: CE ROSH BIS
Αριθμό μοντέλου: H802RA
Όροι πληρωμής & ναυτιλίας
Ποσότητα παραγγελίας min: 1
Τιμή: USD100
Συσκευασία λεπτομέρειες: Καρτόνι
Χρόνος παράδοσης: 5
Όροι πληρωμής: T/T, L/C
Δυνατότητα προσφοράς: 300+PCS+ΗΜΕΡΑ
Ονομασία προϊόντος: |
dmx οδηγημένος ελεγκτής |
ρεύμα εξόδου: |
4 λιμένες |
Τρόπος ελέγχου: |
DMX512 |
Κανάλια DMX: |
3CH |
Συνδέτης DMX: |
5pin |
Διάσταση: |
Δοκιμαστικό σύστημα |
Τεχνολογία: |
AC85-265V |
Υλικό: |
Σύνθετα αλουμινίου |
Ονομασία: |
dmx οδηγημένος ελεγκτής |
Δύναμη εξόδου: |
144W |
Πακέτο: |
Καρτόνι |
Επίπεδο προστασίας: |
Διάκριση IP20 |
Εγγύηση: |
2 έτη |
Βάρος: |
0.3kg |
Θερμοκρασία λειτουργίας: |
-20~60℃ |
Ονομασία προϊόντος: |
dmx οδηγημένος ελεγκτής |
ρεύμα εξόδου: |
4 λιμένες |
Τρόπος ελέγχου: |
DMX512 |
Κανάλια DMX: |
3CH |
Συνδέτης DMX: |
5pin |
Διάσταση: |
Δοκιμαστικό σύστημα |
Τεχνολογία: |
AC85-265V |
Υλικό: |
Σύνθετα αλουμινίου |
Ονομασία: |
dmx οδηγημένος ελεγκτής |
Δύναμη εξόδου: |
144W |
Πακέτο: |
Καρτόνι |
Επίπεδο προστασίας: |
Διάκριση IP20 |
Εγγύηση: |
2 έτη |
Βάρος: |
0.3kg |
Θερμοκρασία λειτουργίας: |
-20~60℃ |
H802RA 4 θύρες ((4096 pixels) Salve LED Pixel Controller;Support Art-Net Protocol για MADRIXS,ή Marster Controller ((H803TV/
H802RA;4 θύρες ((4096pixels) ελαστικό LED pixel ελεγκτή;υποστήριξη Art-Net πρωτόκολλο για MADRIX,χρειάζεται να λειτουργήσει με δίκτυο υπολογιστή ή ελεγκτή marster ((H803TV/ H803TC)
1Εισαγωγή
Ο H802RA είναι ένας ελεγκτής εξόδου τεσσάρων θύρων που χρησιμοποιεί το πρωτόκολλο Ethernet και υποστηρίζει το πρωτόκολλο Art-Net.Η διεπαφή εισόδου δικτύου μπορεί να συνδεθεί με κύριο ελεγκτή ή υπολογιστή.
Το ηλεκτρονικό λογισμικό είναι το LED Studio και το Madrix, ενώ το offline λογισμικό είναι το LED Build.
2Υποστηρίξτε τα τσιπ του οδηγού.
Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ,ΑΠΑ102, ΑΠΑ104, P9813, WS2801, WS2803, WS2811, WS2812, WS2821, SM16716, SM16711, INK1003, LX1003, MY9221, MBI6021, MBI6024, LD1510, LD1512, LD1530, LD1532, κλπ.
Για το UCS8904, ο H802RA ελέγχει μέγιστο 3200 εικονοστοιχεία.
Για άλλα τσιπ, η H802RA ελέγχει μέγιστο 4096 pixels.
3. Απόδοση
(1) Τέσσερις θύρες, μέγιστος έλεγχος 4096 pixels.
(2) Υποστήριξη του πρωτοκόλλου Art-Net, έτσι ώστε ο H802RA να μπορεί να λειτουργεί με το MADRIX.
(3) Διεύθυνση για τα τσιπ οδηγού TM και UCS DMX512, όπως TM512, UCS512.

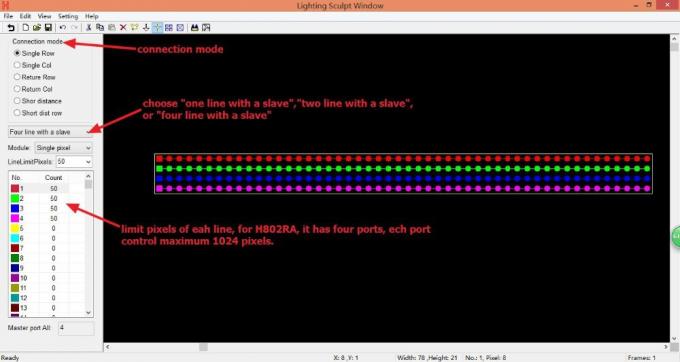

(4) Προσαρμόζεται ως επαναλήπτης ή ενισχυτής από το LED Studio.
(5) Εργασία με κύριο ελεγκτή ή υπολογιστή.
Η απόσταση μεταξύ δύο ελεγκτών είναι έως και 100 μέτρα.

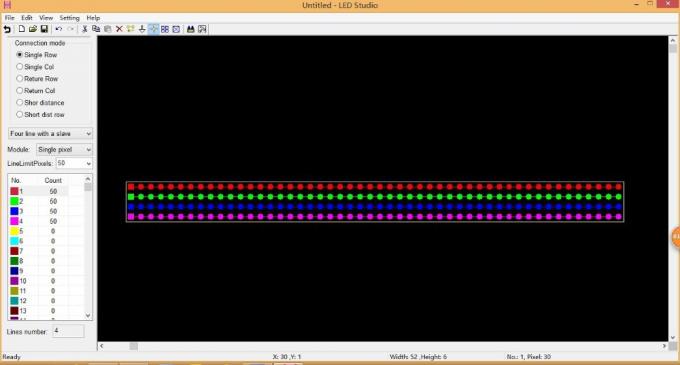

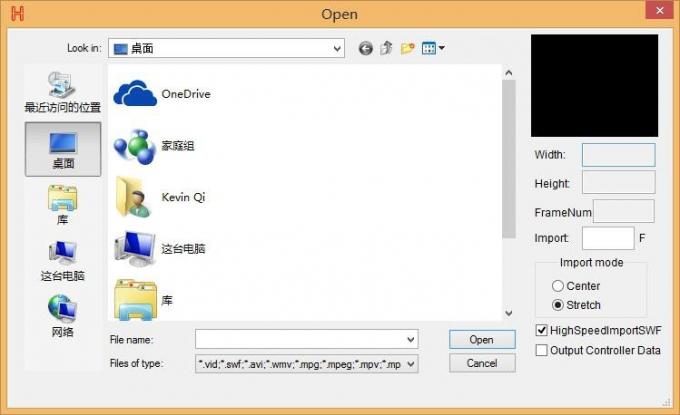

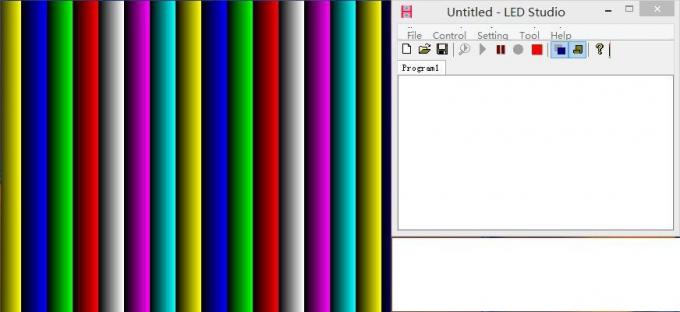

Συνδεθείτε στον υπολογιστή, το λογισμικό είναι το LED Studio ή το Madrix.

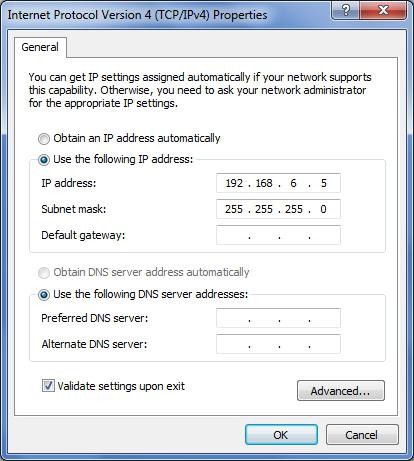

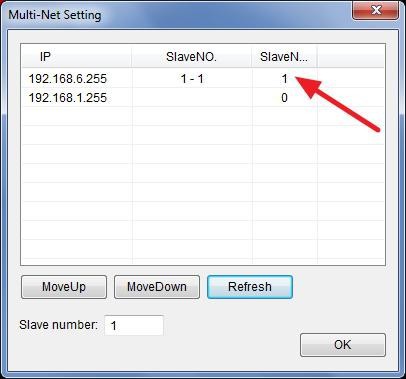

Κατανομή διεύθυνσης IP για το H802RA

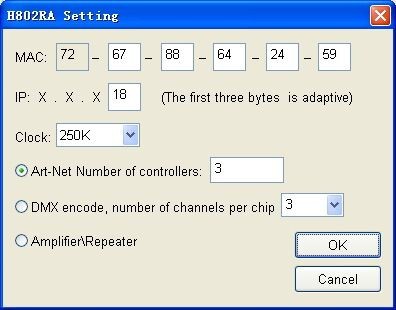

Κανονικά, δεν χρειάζεται να ορίσετε το MAC και το IP, θα έχουν τους καθορισμένους αριθμούς όταν συνδέσετε τον H802RA με τον υπολογιστή.
Το ρολόι έχει 250K, 500K, 750K τρεις επιλογές, λειτουργεί μόνο όταν χρησιμοποιείτε το Madrix.
Ο αριθμός των ελεγκτών χρησιμοποιείται για να καθορίσει πόσοι ελεγκτές είναι πλήρως συνδεδεμένοι κατά τη χρήση του Madrix.
Η κωδικοποίηση DMX, αριθμός καναλιών ανά τσιπ, χρησιμοποιείται για τη διεύθυνση για τα τσιπ TM ή UCS DMX512. Επιλέξτε τον αριθμό καναλιού κάθε τσιπ και, στη συνέχεια, κάντε κλικ στοΜπορείτε να απευθύνετε μέγιστο 1024 pixels ((1 pixel περιλαμβάνει 3 ή 4 κανάλια) μία φορά. Μέθοδος σύνδεσης: Συνδέστε GND, D-, D+, PI ((γραμμή διεύθυνσης) με GND, D-, D+, ΚΛΙΚ στο ελεγκτή, στη συνέχεια κάντε κλικ στο "OK", μετά από λίγα δευτερόλεπτα, τα φώτα θα αλλάξουν από λευκά σε πράσινα.Η διεύθυνση θα ενημερωθεί..
Επιλέξτε Ενισχυτής/Επαναλαμβανόμενο και κάντε κλικ στο OK, ο H802RA θα ρυθμιστεί ως ενισχυτής ή επαναλαμβανόμενος.
7Εγκατάσταση Madrix.
Συνδέστε το H802RA με τον υπολογιστή, ανοίξτε το LED Studio. Κάντε κλικ στο "Setting" -- "H802RA setting", επιλέξτε "Art-Net Number of controllers" και πληκτρολογήστε έναν αριθμό, για παράδειγμα 3, και στη συνέχεια κάντε κλικ στο "OK".

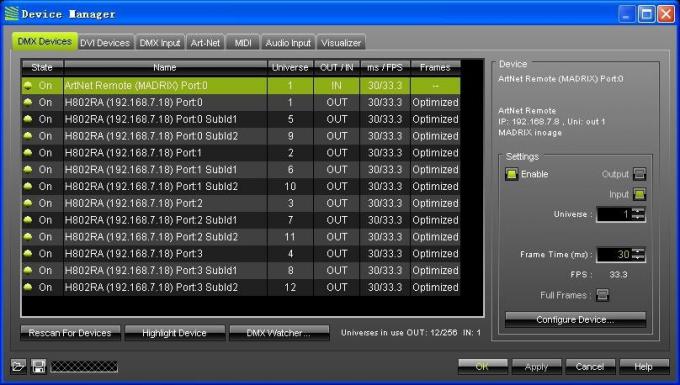

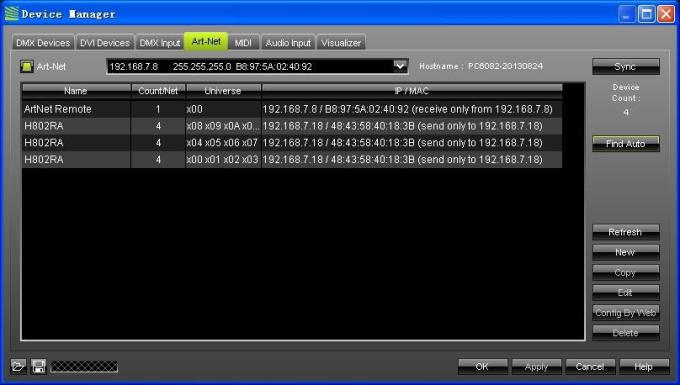

Ανοίξτε το Madrix, πατήστε το πλέγμα F4, εμφανίζεται το παράθυρο Διαχειριστή συσκευών, επιλέξτε την ετικέτα Art-Net και επιλέξτε την επιλογή Art-Net. Επιλέξτε τη διεύθυνση IP που διανέμετε για το H802RA,Στη συνέχεια κάντε κλικ στο "Αναζητήστε αυτόματα" για να βρείτε τη συσκευή Art-Net.
Κάντε κλικ στην ετικέτα "DMX Devices", επιλέξτε όλα τα σύμπαντα του H802RA, επιλέξτε την επιλογή "Enable" στη δεξιά πλευρά και κάντε κλικ στην επιλογή "Apply" για να ενεργοποιήσετε την έξοδο DMX.
8Ορισμός λιμένων
GND CLK DAT D- D+
Για τσιπάκια διπλής γραμμής, συνδέστε GND, CLK, DAT
Για τσιπ μονογραμμικής σύνδεσης, συνδέστε GND, DAT
Για το DMX512, συνδέστε GND, D-, D+, γραμμή διευθύνσεως με το CLK
Για τα TM1926, TM1913, TM1914, TM1814, συνδέστε GND, D+
9Προδιαγραφές
